طبقه بندی SWITCH FABRIC

تاریخ 19 ماه قبل
نظرات 0
بازدیدها 214
  • سوئیچ فابریک قابلیت مدارات سوئیچ است تا بدون قفل کردن , حداکثر ترافیک بار شده را انتقال دهند.
  • این نوع از سویچ ها با استفاده از تکنولوژی به کار رفته در عمل سویچیگ به دو دسته زیر تقسیم می شوند:
سویچ

shared-medium


  • در این مدل بسته ها به پورت های ورودی از طریق یک رسانه مشترک مثل Bus یا Ring به که یک تقسیم کننده زمان متصل است دریافت می شود. در این مدل دو بخش به نام های (address filter (AF و بافر output FIFO هم به رسانه مشترک وصل شده است.
  • بخش (address filter (AF هدر هر بسته را بررسی می کند و فقط بسته های که به خودش مربوط می شود را قبول می کند و با این روش بسته ها را در صف های مناسب خروجی قرار می دهد.
shared-medium

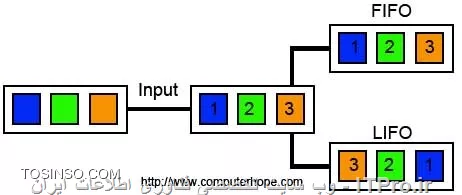

حالت (First in First out(FIFO

*این حالت بیشتر برای بافر کردن و صف کردن اطلاعات، پردازش ها و غیره در سیستم های کامپیوتری استفاده می شود. در این حالت داده ای که اول دریافت می شود اول هم ارسال می شود:

حالت (last in first out (LIFO
LIFO


حالت های serial و parallel

  • اطلاعات دیجیتال در دو حالت parallel و serial منتقل می شوند. اطلاعات درون یک سیستم کامپیوتری در حالت parallel منتقل می شود و اطلاعات در بین کامپیوترها در حالت serial منتقل می شود. حالت parallel در سال 1981 توسط IBM طراحی شده است و باعث افزایش سرعت انتقال می شود، این حالت در شکل زیر نمایش داده شده است:
    حالت های serial  و parallel

shared-memory switch

در این نوع از سویچ ها بسته ها از حالت serial به حالت parallel تبدیل می شود و در مرحله بعد وارد یک حافظه مشترک شده ، بر اساس اطلاعاتی که در هدر بسته ها وجود دارد و مسیر یابی درون سویچ کنترل کننده تصمیم می گیرد که کدام بسته از کدام درگاه خارج شود و در ادامه بسته ها از حالت parallel به حالت serial تبدیل می شود و انتقال می یابند.
shared-memory switch
