معرفی دستگاه های ذخیره ساز شرکت DELL EMC

سلام دوستان ، من سهیل قاسمی هستم در این آموزش قصد این رو دارم که به معرفی دستگاه های ذخیره ساز DELL EMC بپردازیم.شرکت DELL EMC در رده محصولات ذخیره سازی خود، سه مدل دستگاه VNX، Unity و Unity XT را روانه بازار کرده است که در این مستند به مقایسه این محصولات می پردازیم.

VNX چیست؟

این محصول شرکتDELL EMC شامل VNXe, VNX و  VNX2 می شود. سری VNXe جهت استفاده  شرکت های کوچک تا متوسط طراحی شده است در حالی که سری VNX در رده محصولات میانی و حرفه ای قرار می گیرد.سری VNX2 نسل جدید این محصول است. در این محصول با ارتقا سیستم عامل دستگاه، امکان مدیریت دیتا در سطح Block & File فراهم شده است.  در بهره وری و ساده گی دسترسی به نرم افزار این دستگاه پیشرفت چشم گیری صورت گرفته است. سری محصول VNX2 شامل شش مدل می باشد

  • VNX5200
  • VNX5400
  • VNX5600
  • VNX5800
  • VNX7600
  • VNX8000

این دستگاه شامل قطعات سخت افزاری زیر است:

  • Storage Processor (SPs)
  • Storage Processor Enclosure (SPE)
  • Disk Processor Enclosure (DPE)
  • Battery Backup Units (BBUs)
  • Control Stations
  • Disk Array Enclosure (DAE)
  • Data Mover Enclosure(DME)

توانایی های و مشخصه های فنی این دستگاه به شرح ذیل می باشد:

  • استفاده از CPU سری E5 شرکت اینتل
  • افزایش ظرفیت و بهره وری
  • استفاده از باس کنترلر با ظرفیت 6 Gb/s
  • استفاه از فن با سرعت بالا جهت خنک نگه داشتن دستگاه
  • پشتیبانی از هاردهای 5” Flash, SAS , NL-SAS

    در جدول زیر به مقایسه سخت افزاری انواع مدل های VNX2 می پردازیم.

  • معرفی دستگاه های ذخیره ساز شرکت DELL EMC

    در دنیای که تغییرات و پیچیدگی به سرعت در حال اتفاق افتادن است، نیازمند داشتن لوازم و تجهیزات کارآمدی تر هستیم از این رو شرکت DELL EMC جهت پاسخگویی به نیاز بازار محصول جدیدی تری را تولید کرده است که پاسخگوی نیاز مشتری های خود باشد.

     Unity سری جدید محصولات ذخیره ساز این شرکت می باشد که به نسبت رده قبلی خود یعنی VNX از تکنولوژی جدید تر و بروز تری استفاده میکند. اولین تغییری که در این محصول مشاهده می شود می شود استفاده از سیستم عامل Linux است که بر خلاف VNX که از سیستم عامل ویندوز استفاده می کرد کارایی و پایداری بالاتری برخوردار است. امکان استفاده از محیط وب جهت پیکربندی این دستگاه از نقاط قوت دیگر این دستگاه است که بدون احتیاج به نصب نرم افزار دیگر از طریق یک مرورگر و کمتر از چند دقیقه دستگاه راه اندازی می شود.

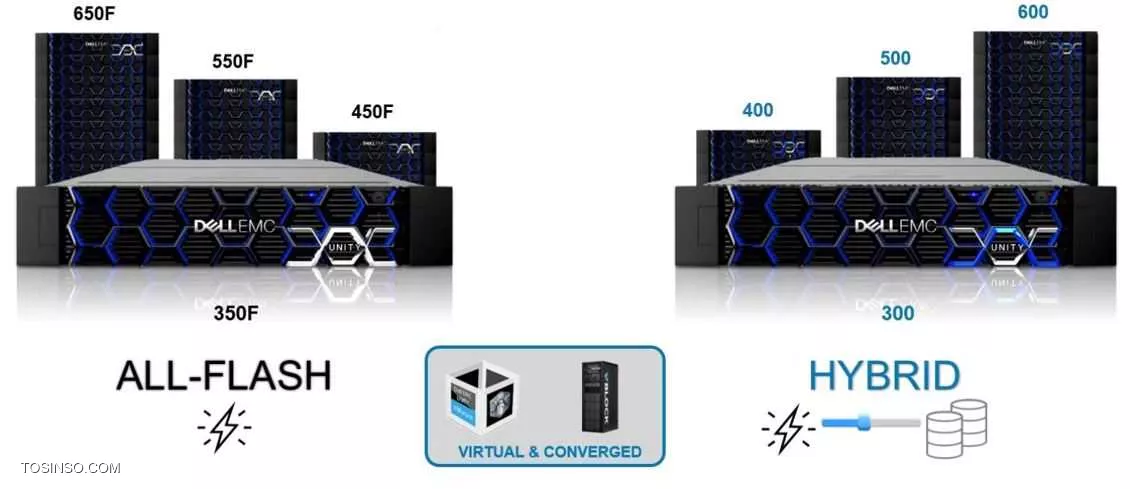

    این محصول را می توان در سه خانواده ALL-FLASH و HYBRID و VIRTUAL دسته بندی کرد

  • معرفی دستگاه های ذخیره ساز شرکت DELL EMC

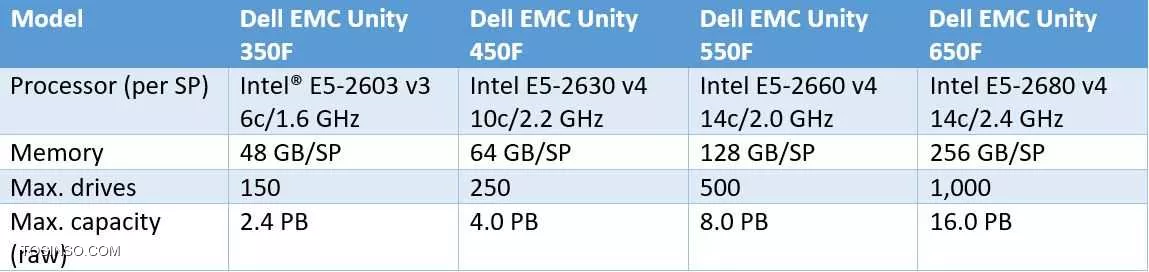

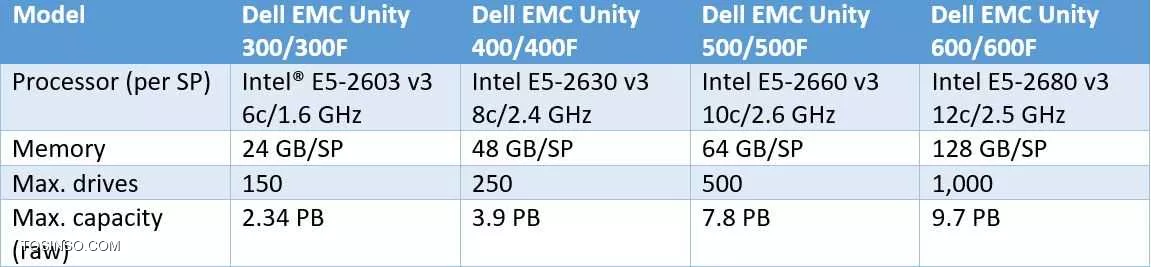

  • در ادامه به مقایسه ­ی سخت افزاری انواع مدل های این محصول می پردازیم

  • معرفی دستگاه های ذخیره ساز شرکت DELL EMC
  • معرفی دستگاه های ذخیره ساز شرکت DELL EMC
  • این دستگاه در دو مدل تولید می شود

    • 25-Drvie 2U DPE
    • 12-Drive 2U DPE
  • هر کدام از کنترلرها از دو پورت 12 Gb SAS جهت اتصال Enclosure استفاده می کنند. بروی هر کدام از SP ها، دو عدد پورت  10 GbE BaseT وجود دارد که می تواند با سرعت 10 Gb/ 1 Gb/ 100 Mb سرویس دهی کنند. همچنین دو عدد پورت CNA بروی این دستگاه تعبیه شده است  که می تواند با تکنولوژی های زیر سرویس دهی کنند.

    1. 16/8/4 Gb Fiber Channel
    2. 10 GbE optical( امکان اتصال با SFP+ و یا TwinAx )
    3. 1 GbE Ethernet (امکان اتصال با ماژول RJ45 SFP )

    در ادامه به برسی قطعات سخت افزاری این دستگاه می پردازیم.

  • پردازنده دستگاه



    پردازنده دستگاه Dell EMC Unity از سری Intel Xeon است و بسته به مدل دستگاه از معماری Haswell  و یا Broadwell استفاده میکند.تعداد کور های این پردازنده ها بین 6 تا 14 به ازای هر کنترلر می باشد. علت استفاده از دو کنترلر، بالا بردن پایداری و تقسیم لود کاری می باشد.

    هارد M2 SSD



    این هارد درون هر کدام از SP قرار دارد و هنگامی که SP دچار مشکل شد به عنوان قطعه بک آپ استفاده می شود. زمانی که SP دچار مشکل می شود، RAM اطلاعات خود را بروی هارد M2 منتقل می کند و هنگامی که مشکل SP بر طرف شد و به مدار اضافه شد اطلاعات مجددا بروی RAM، برگردانده می شود. همچنین وظیفه دیگر این هارد نگه داشتن boot image جهت راه اندازی سیستم عامل دستگاه است.
  • ماژول خنک کننده

    ماژول خنک کننده یا fan packs جهت خنک نگه داشتن SP مورد استفاده قرار می گیرد. در هر کدام از SP ها تعداد پنج عدد فن قرار دارد که تحمل خطای یکی از این فن ها وجود دارد که در این صورت سرعت چرخش بقیه­ی فن ها جهت جبران بالاتر خواهد رفت. اگر تعداد فن های معیوب بیشتر از یکی شود SP پس از ذخیره کردن اطلاعت cache، SP را خاموش می کند.

  • باطری پشتیبان

    این باطری جهت تامین برق دستگاه در شرایطی که برق اصلی دستگاه قطع شده باشد استفاده می شود. این BBU به گونه طراحی شده است که برق کافی در اختیارSP قرار می دهد تا فرصت لازم جهت انتقال دیتا cache به M.2 SSD را داشته باشد. BBU شامل سنسور های است که گزارش وضعیت سلامت خود را به SP ارسال میکند. اگر BBU دچار مشکل شود و یا شارژ لازم را نداشته باشد، SP مکانیزم cache را تا برطرف شدن مشکل غیر فعال می کند.

ماژول I/O

هر کدام از SP ها حداکثر تا دو عدد ماژول I/O جهت بالابردن ظرفیت ارتباط دهی پشتیبانی میکنند. برای هر دو SP می بایست ماژول I/O یکسان باشد. لازم به ذکر است ماژول FCoE و FCIP بروی این پلتفرم پشتیبانی نمی شود. ماژول های که بروی این دستگاه می تواند اضافه شود شامل:

  • 12 Gb SAS (Dell EMC Unity 500/F, 550F, 600/F, 650F)
  • 16 Gb Fibre Channel (4-port)
  • 10 GbE BaseT (4-port)
  • 1 GbE BaseT (4-port)
  • 10 GbE optical (4-port)
  • 10 GbE optical (2-port) with iSCSI offload

پاور

تعداد دو عدد پاور بروی DPE تعبیه شده است. هر کدام از پاور ها بدون خاموش کردن دستگاه امکان تعویض دارند. پاورDC تنها برای سری Hybrid  موجود می باشد.

Enclosure

DAE و یا همان Enclosure در سه مدل مختلف امکان اتصال به DPE را دارند

  • 25-drive 2U DAE using 2.5-inch drives
  • 15-drive 3U DAE using 3.5-inch drives
  • 80-drive 3U DAE using 2.5-inch drives



آخرین محصول Unity با نام Unity XT وارد بازار شده است که در چهار مدل

  • 380/F
  • 480/F
  • 680/F
  • 880/F

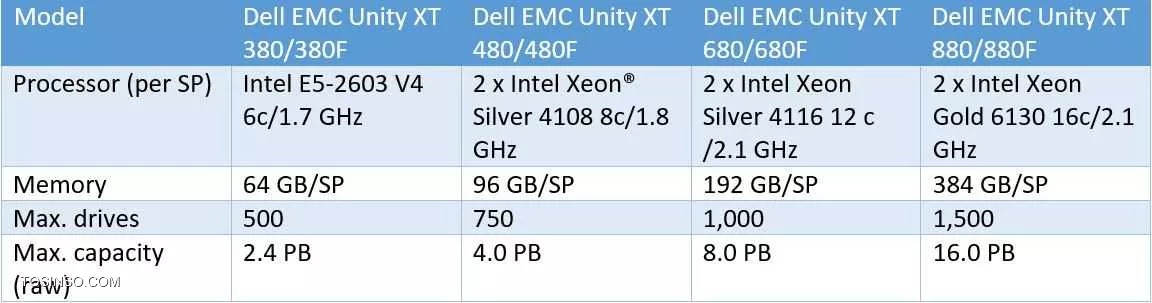

طراحی شده است که در جدول زیر به برسی سخت افزاری هر کدام از این محصولات پرداخته شده است.

معرفی دستگاه های ذخیره ساز شرکت DELL EMC

دستگاه Unity XT  شباهت زیادی با سری قبلی خود یعنی Unity دارد لذا در ادامه تنها به برسی تفاوت های آن دو می پردازیم.

در سری دستگاه های به غیر ازUnity XT 480/F, 680/F, 880F،  هاردهای داخلی DPE به باس 0 متصل می شود بنابراین سیستم هاردهای داخلی را اینگونه Bus 0 Enclosure 0 تشخیص می دهد حال اگر Enclosure به باس 0 متصل شود سیستم آن را به این نحوه Bus 0 Enclosure 1 تشخیص می دهد.

اما در سری های ذخیره شده، هاردهای داخلی به باس مستقل 99 متصل میشود بنابراین سیستم آن را به این شکل Bus 99 Enclosure 0 تشخیص می دهد حال اگر Enclosure به باس 0 متصل شود دستگاه آن را اینگونه Bus 0 Enclosure 0 تشخیص خواهد داد.

پردازنده

در سری های 480/F, 680/F,880/F پردازنده استفاده شده از معماری Skylake استفاه می کند که بسته به مدل دستگاه می تواند 8 تا 18 کور CPU را پشتیبانی کند.



M.2 SSD (480/F, 680/F, 880/F)

در این سری از دستگاه ها بر خلاف مدل های قبلی خود از دو عدد هارد M.2 یکی با کانکتور NVMe و دیگری SATA استفاده میکند. هاردی که باکانکتور SATA می باشد جهت بوت کردن دستگاه استفاده می شود و هارد دوم با کانکتور NVMe می باشد در صورتی که SP دچار مشکل شود اطلاعات رم بروی آن نوشته می شود و به عنوان پشتیبان RAM عمل می کند.

DIMMs (480/F, 680/F, 880/F)

تعداد 24 عدد اسلات DIMMs بروی دستگاه وجود دارد که بسته به نوع دستگاه بروی هر کنترلر تا 12 عدد DIMMs قرار می گیرد. ظرفیت هر کدام از این DIMMs می تواند 16 GB  و یا 32 GB باشد.

ماژول

حداکثر تعداد دو عدد I/O Module بروی دستگاه Unity XT می توان اضافه کرد. لازم به ذکر است که این دستگاه از ماژول FCoE  و FCIP پشتیبانی نمی کند. ماژول های که می توان بروی این دستگاه اضافه کرد به شرح ذیل است:

  • (12 Gb SAS (480/F, 680/F, 880/F only
  • (25 GbE optical (4-port
  • (16 Gb Fibre Channel (4-port
  • (10 GbE BaseT (4-port

جهت دریافت اطلاعات بیشتر می توانید به سایت soheiltech.ir مراجعه کنید.
